Come calibrare una pesa per veicoli: guida passo passo

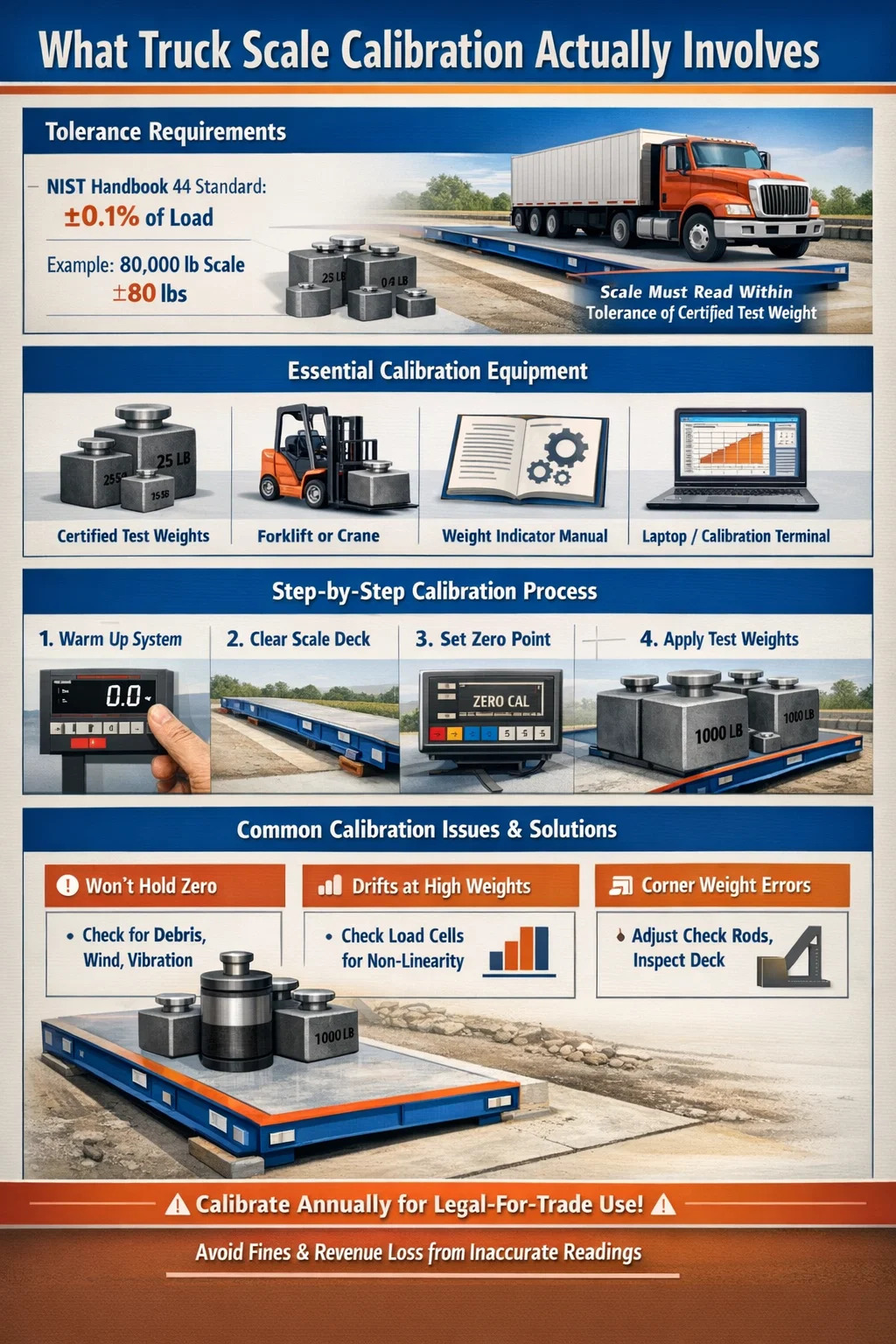

La risposta diretta: cosa comporta effettivamente la calibrazione della pesa per veicoli

Calibrazione a pesa per camion significa regolare le impostazioni interne della bilancia in modo che le letture del peso prodotte corrispondano ai pesi di riferimento noti entro una tolleranza accettabile. Per la maggior parte delle pese per autocarri commerciali, tale tolleranza è ±0,1% del carico applicato , come definito dal Manuale 44 del National Institute of Normas and Technology (NIST). In pratica, ciò significa che una pesa per autocarri da 80.000 libbre deve leggere entro ±80 libbre di un peso di prova certificato in qualsiasi punto di carico.

Il processo prevede il posizionamento di pesi di prova certificati o di un veicolo carico di peso noto sul piano della bilancia, la lettura dell'uscita dell'indicatore e la regolazione dei parametri di calibrazione nell'indicatore di peso o nella scatola di giunzione finché la lettura visualizzata non rientra nei limiti di tolleranza. La maggior parte delle moderne pese per autocarri digitali utilizzano regolazioni di intervallo e zero basate su software, mentre i sistemi analogici più vecchi potrebbero richiedere modifiche del potenziometro fisico.

La calibrazione non è facoltativa per le applicazioni legali per il commercio. Se la bilancia per autocarri viene utilizzata per transazioni commerciali (fatturazione in base al peso, conformità governativa o vendita di merci regolamentate dall'USDA), deve essere calibrata e certificata da un ispettore di pesi e misure autorizzato a intervalli determinati dal proprio stato o giurisdizione, in genere ogni sei-dodici mesi .

Attrezzatura necessaria prima di iniziare la calibrazione della pesa per veicoli

Tentare la calibrazione senza l'attrezzatura giusta produce risultati inaffidabili. Ecco cosa richiede una corretta configurazione della calibrazione della pesa per autocarri:

• Pesi di prova certificati: Pesi in ghisa di classe F certificati da un'autorità statale di pesi e misure. Per la calibrazione di una bilancia per veicoli a piena capacità, idealmente si desidera che i pesi di prova siano pari ad almeno il 50% della capacità nominale della bilancia. Una bilancia con capacità di 100.000 libbre necessita di un minimo di 50.000 libbre di pesi di prova certificati per una calibrazione multipunto significativa.
• Indicatore di peso o manuale del controller: Ogni modello di indicatore ha una sequenza di immissione della calibrazione specifica. I marchi comuni includono Mettler Toledo, Rice Lake, Fairbanks e Cardinal. Senza il manuale non è possibile accedere correttamente alla modalità di calibrazione.
• Carrello elevatore o gru: I pesi di prova certificati per una pesa per autocarri pesano da centinaia a migliaia di libbre ciascuno. Hai bisogno di attrezzature di sollevamento adatte al lavoro.
• Scheda di registrazione della calibrazione: Documentare ogni posizionamento del peso di prova, lettura dell'indicatore e regolazione effettuata. Ciò è obbligatorio per la certificazione legale per il commercio e utile per diagnosticare la deriva nel tempo.
• Terminale portatile o di configurazione (per sistemi digitali): Molte pese per autocarri moderne si collegano tramite RS-232 o USB a un'interfaccia di configurazione. Strumenti software come CalFree di Mettler Toledo o Revolution di Rice Lake semplificano il processo.
• Indicatore di livello e temperatura: Il piano della bilancia deve essere livellato e si deve prendere nota della temperatura ambiente. Le celle di carico hanno in genere intervalli di compensazione della temperatura nominale Da -10°C a 40°C . La calibrazione al di fuori di questo intervallo produce risultati imprecisi.

Se i pesi di prova certificati non sono disponibili, alcune strutture utilizzano un metodo di sostituzione con un veicolo di peso noto con precisione, confermato da una bilancia certificata da terze parti immediatamente prima dell'uso. Questo approccio è accettabile per la verifica interna, ma generalmente non è accettato per la certificazione legale per il commercio da parte degli ispettori.

Processo passo dopo passo per calibrare una bilancia WW o qualsiasi pesa per camion

La seguente procedura si applica alla maggior parte delle pese per autocarri digitali da fossa e da superficie. I passaggi possono variare leggermente in base alla marca dell'indicatore e alla configurazione della cella di carico.

Passaggio 1: riscaldare il sistema

Accendere l'indicatore di peso e lasciarlo riscaldare per un minimo di 15-30 minuti . I componenti elettronici nell'indicatore e nelle celle di carico richiedono la stabilizzazione termica per produrre letture stabili. La calibrazione di un sistema freddo o alimentato di recente introduce errori di deriva che potrebbero non comparire finché l'apparecchiatura non raggiunge la temperatura operativa.

Passaggio 2: svuota completamente il mazzo delle bilance

Rimuovere tutto il materiale, i veicoli, i detriti e l'acqua stagnante dalla piattaforma della bilancia. Anche una piccola quantità di materiale – 50 libbre di ghiaia o una pozza d’acqua – corromperà il tuo riferimento zero. Ispezionare la fossa per l'accumulo di sedimenti, soprattutto nelle installazioni sotterranee. La pressione dei sedimenti contro la parte inferiore del piatto crea resistenza meccanica che riduce la precisione nell'intero intervallo di pesatura.

Passaggio 3: impostare il punto zero

Accedi al menu di calibrazione del tuo indicatore di peso. L'esatta sequenza di tasti varia in base al modello: ad esempio, su un Rice Lake 920i, tieni premuto il tasto ZERO per tre secondi mentre sei in modalità di configurazione; su un Mettler Toledo IND560, si naviga nel menu di manutenzione. Una volta in modalità calibrazione, applicare la calibrazione zero senza nulla sulla bilancia. L'indicatore registra l'uscita in millivolt scarica dalle celle di carico come punto di riferimento zero. Non premere il pulsante zero dalla schermata operativa normale — questo applica solo un offset software, non un vero zero di calibrazione.

Passaggio 4: applicare il peso di campata

Posiziona i pesi di prova certificati sulla bilancia. Per una calibrazione dell'intervallo più accurata, il peso di prova dovrebbe essere almeno il 25% della capacità della bilancia , con preferenza del 50% o superiore. Distribuire i pesi nel modo più uniforme possibile sulla superficie del ponte. Immettere l'esatto valore di peso noto nel menu di calibrazione dell'indicatore e confermare la calibrazione del campo. L'indicatore ora mappa l'uscita in millivolt a quel carico sul valore di peso immesso, stabilendo la pendenza di calibrazione lineare.

Passaggio 5: eseguire controlli di linearità multipunto

Dopo aver impostato zero e intervallo, verificare la precisione su più punti di carico. Rimuovere i pesi di prova, verificare che il display ritorni a zero, quindi aggiungere i pesi in modo incrementale e registrare le letture al 25%, 50%, 75% e 100% della capacità. Ciascuna lettura deve rientrare nella tolleranza NTEP o OIML per quel carico. Se una lettura di fascia media non rientra nella tolleranza, le celle di carico potrebbero presentare problemi di linearità oppure i potenziometri di trim della scatola di giunzione necessitano di una regolazione per bilanciare le uscite delle singole celle.

Passaggio 6: condurre test di carico sugli angoli

Posizionare un peso noto individualmente su ciascun quadrante della bilancia e registrare la lettura da ciascuna posizione. Su una bilancia per autocarri adeguatamente calibrata e bilanciata, all'interno dovrebbe essere letto lo stesso peso ±0,1% del carico applicato indipendentemente da dove viene posizionato sul mazzo. Una variazione significativa da un angolo all'altro indica un problema meccanico (un piatto piegato, una cella di carico con potenza ridotta o un'asta di controllo vincolata) piuttosto che un problema di calibrazione. La regolazione della calibrazione per compensare un difetto meccanico non risolverà il problema di fondo e potrebbe peggiorare la precisione in altre posizioni di carico.

Passaggio 7: documentare e bloccare la calibrazione

Registrare tutti i pesi di prova utilizzati, le posizioni di posizionamento, le letture dell'indicatore prima e dopo la regolazione, la temperatura ambiente, la data e il nome della persona che esegue la calibrazione. La maggior parte degli indicatori legali per il commercio sono dotati di un sigillo di calibrazione o di un parametro di sicurezza che deve essere inserito dopo la calibrazione per impedire modifiche non autorizzate: attivalo. Allega ai tuoi archivi il certificato di calibrazione del fornitore del peso di prova. Questa documentazione è necessaria per qualsiasi ispezione statale e costituisce la documentazione legale in caso di controversia commerciale.

Standard di tolleranza che ogni operatore di pesa per veicoli deve conoscere

Comprendere gli standard di tolleranza aiuta a interpretare correttamente i risultati della calibrazione e a sapere quando una bilancia necessita veramente di una regolazione rispetto a quando funziona entro le specifiche.

La tolleranza di manutenzione è la soglia alla quale una bilancia in servizio deve essere ritirata dall'uso legale per il commercio e ricalibrata. In genere è il doppio della tolleranza di accettazione. Una scala che legge entro la tolleranza di manutenzione ma al di fuori della tolleranza di accettazione può continuare a funzionare commercialmente fino alla successiva ispezione programmata, a quel punto deve essere ricalibrata per passare.

Problemi comuni di calibrazione sulle pese per veicoli e come risolverli

La scala non regge lo zero

Se il display della bilancia si sposta da zero dopo la calibrazione, ad esempio mostrando 20 libbre o -15 libbre entro pochi minuti dall'impostazione dello zero senza nulla sul piatto, la causa è quasi sempre ambientale piuttosto che un errore di calibrazione. Controllare il carico del vento sulla piattaforma nelle installazioni esterne esposte, le vibrazioni dei macchinari vicini, l'espansione termica del telaio della bilancia o i detriti che entrano in contatto con la parte inferiore della piattaforma. Correggere prima la condizione fisica, quindi ricalibrare.

La lettura è accurata con pesi bassi ma va alla deriva con pesi elevati

Questo modello, in cui un test da 20.000 libbre legge correttamente ma un test da 60.000 libbre legge 200 libbre in alto, indica un problema di non linearità. La causa più probabile è una cella di carico con caratteristiche della curva di uscita degradate, spesso il risultato di un sovraccarico o di danni da corrosione. Una diagnostica della cella di carico utilizzando un misuratore di millivolt mostrerà quale cella sta producendo un output non lineare all'aumentare del carico. La sostituzione della cella e la ricalibrazione risolveranno il problema. La semplice regolazione della calibrazione dello span non risolverà una cella non lineare: correggerà un punto di carico peggiorandone gli altri.

Discrepanze del peso degli angoli superiori allo 0,2%

La variazione da un angolo all'altro oltre la tolleranza ha quasi sempre una causa meccanica. I colpevoli comuni includono le aste di controllo – i collegamenti di ritenuta orizzontali sulle pese per autocarri – che sono regolate troppo strette, impedendo al piatto di muoversi liberamente sulle celle di carico. Allentare la tensione dell'asta di controllo fino a quando non vi è un piccolo gioco (in genere Da 1/16 a 1/8 di pollice ) e ripetere il test. Controllare inoltre il contatto del ponte con le pareti della fossa, che agisce come un bypass meccanico attorno alle celle di carico e riduce il peso apparente per i carichi posizionati vicino al punto di contatto.

L'indicatore mostra il codice di errore anziché il peso

I codici di errore durante la calibrazione indicano in genere che l'indicatore non è in grado di rilevare un segnale in millivolt valido dalle celle di carico. Controllare tutti i collegamenti dei cavi sulla scatola di giunzione e sull'indicatore. Misura la tensione di eccitazione: la maggior parte dei sistemi funziona 10 V CC eccitazione e conferma che corrisponda alle specifiche. Un cavo della cella di carico danneggiato può superare l'ispezione visiva ma presentare ancora un filo rotto all'interno; un test di continuità con un multimetro è più affidabile di un controllo visivo.

La calibrazione viene eseguita immediatamente ma fallisce entro pochi giorni

Una rapida deriva della calibrazione dopo una sessione di calibrazione riuscita suggerisce l'ingresso di umidità in una cella di carico o in una scatola di giunzione. L'acqua modifica la resistenza elettrica dei componenti interni, spostando l'uscita in millivolt senza alcuna variazione del carico fisico. Ispezionare tutti i punti di ingresso dei condotti e le guarnizioni delle scatole di giunzione. L'aria compressa soffiata attraverso il condotto a volte può eliminare temporaneamente l'umidità, ma una cella di carico con danni interni causati dall'acqua dovrà essere sostituita: l'essiccazione non ripristina la precisione originale.

Con quale frequenza è opportuno calibrare una pesa per veicoli?

La frequenza di calibrazione dipende da come viene utilizzata la bilancia, da cosa pesa e dai requisiti normativi applicabili. Ecco i parametri pratici:

• Uso commerciale legale per il commercio: La maggior parte degli stati degli Stati Uniti richiedono un'ispezione e una ricertificazione annuali da parte di un funzionario di pesi e misure autorizzato. Alcune operazioni ad alto volume in alcuni stati richiedono ispezioni semestrali.
• Strutture ad alta produttività (100 camion al giorno): Prendere in considerazione una verifica interna trimestrale utilizzando un veicolo di prova di peso noto, con una calibrazione completa certificata ogni anno o dopo qualsiasi evento di manutenzione significativo.
• Dopo ogni evento di sovraccarico: Se un veicolo supera significativamente la capacità nominale della bilancia (per una bilancia da 100.000 libbre, ciò significa un carico superiore a circa 120.000 libbre), la verifica della calibrazione è obbligatoria. I sovraccarichi possono deformare permanentemente le celle di carico.
• Dopo le riparazioni strutturali o la sostituzione dell'indicatore: Ogni volta che viene modificato un componente direttamente nel percorso del segnale di pesatura, è necessaria la ricalibrazione prima che la bilancia ritorni in servizio.
• Dopo eventi meteorologici estremi: Inondazioni, temperature gelide al di sotto dell'intervallo nominale della cella di carico o venti forti che potrebbero aver causato l'impatto di detriti sul ponte richiedono un controllo di verifica prima di riprendere l'uso commerciale.

Tra le calibrazioni formali, i controlli giornalieri dello zero rappresentano una pratica di monitoraggio semplice ed efficace. Senza nulla sul deck, l'indicatore dovrebbe leggere zero entro ±1 divisione del display. Se la lettura è costantemente al di fuori di questo intervallo, indagare prima della successiva calibrazione programmata anziché attendere.

Manutenzione preventiva che mantiene stabile la calibrazione della pesa per veicoli

L'accuratezza della calibrazione non riguarda solo l'evento di calibrazione in sé, ma è il risultato di una manutenzione costante tra le sessioni di calibrazione. Una bilancia per autocarri ben mantenuta mantiene la calibrazione molto più a lungo e richiede meno regolazioni ad ogni ispezione.

Pulizia delle fosse per installazioni sotto il livello

La fossa del calcare deve essere pulita almeno due volte all'anno , più frequentemente in ambienti con fango pesante, polvere di grano, polvere di carbone o altri materiali fini. Il materiale accumulato nella fossa crea una pressione verso l'alto sul ponte che gonfia artificialmente le letture. Una bilancia che legge 200 libbre in più del peso effettivo dopo aver trascorso un inverno piovoso è in genere un problema di fossa sporca, non un problema di calibrazione. Il pompaggio dell'acqua stagnante e la rimozione dei sedimenti ripristinano la precisione senza toccare le impostazioni di calibrazione.

Ispezione delle celle di carico e dei cavi

Ispezionare annualmente i cavi delle celle di carico e le condutture per rilevare eventuali danni da roditori, corrosione sui connettori e danni fisici causati dai veicoli che scendono dalla rampa di accesso al condotto. Una singola connessione via cavo deteriorata può aggiungere rumore di misurazione Da 50 a 150 libbre a tutte le letture. L'hardware di montaggio delle celle di carico (bulloni, piedini di montaggio e blocchi del paraurti) deve essere ispezionato per verificare la corrosione e serrato secondo le specifiche durante la stessa ispezione.

Condizione della rampa di avvicinamento e uscita

Rampe di accesso danneggiate o irregolari fanno sì che i veicoli entrino sul ponte della bilancia in un angolo o con un asse già parzialmente in avvicinamento. Ciò può produrre letture incoerenti per lo stesso veicolo a seconda della velocità e dell'angolo di avvicinamento. Le rampe di accesso devono essere allo stesso livello del piano della bilancia e mantenute a intervalli regolari. Un dislivello superiore a 1/2 pollice tra la superficie della rampa e il piano della bilancia necessita di riparazione.

Controllo dell'umidità della scatola di giunzione

Molti errori di calibrazione sono riconducibili all'umidità nella scatola di giunzione piuttosto che a un vero spostamento della calibrazione. Sostituire annualmente i pacchetti di essiccante nella scatola di giunzione. Ispezionare la guarnizione del condotto nel punto di ingresso della scatola di giunzione (il percorso di ingresso dell'umidità più comune) e sigillare nuovamente con un composto sigillante per condotto appropriato se sono visibili eventuali spazi vuoti. Se la scatola di giunzione è installata in un luogo soggetto ad acqua stagnante o allagamenti, valutare la possibilità di spostarla in una posizione più alta.

Calibrazione fai-da-te e assunzione di un tecnico specializzato in bilance

Se calibrare una pesa per autocarri internamente o assumere un tecnico certificato dipende dall'applicazione e da ciò che si sta cercando di ottenere.

• Verifica interna (non legale per il commercio): Se possiedi pesi di prova certificati, hai accesso al manuale di calibrazione dell'indicatore e la bilancia viene utilizzata esclusivamente per il controllo del processo interno, la calibrazione interna è fattibile ed economicamente vantaggiosa. Un tecnico di manutenzione competente può eseguire questa operazione con una formazione adeguata.
• Certificazione legale per il commercio: Questa operazione deve essere eseguita o testimoniata da un funzionario di pesi e misure con licenza statale. Nessuna quantità di lavoro di calibrazione interno qualifica una bilancia per uso commerciale senza quel timbro ufficiale. Nella maggior parte degli stati, l'ispettore porta con sé i propri pesi di prova certificati.
• Calibrazione diagnostica dopo un problema: Quando la calibrazione fallisce inaspettatamente o la bilancia mostra un comportamento anomalo, una società di servizi di bilancia certificata dotata di apparecchiature diagnostiche adeguate (millivoltmetri, simulatori di celle di carico e pesi di prova di livello certificato) identificherà la causa principale in modo più rapido e affidabile rispetto alla risoluzione dei problemi interna.

Il costo di un servizio di calibrazione professionale della bilancia per veicoli varia generalmente da $ 300 a $ 800 per una visita standard, a seconda della posizione, delle dimensioni della bilancia e del numero di posizionamenti del peso di prova richiesti. Per una bilancia che gestisce milioni di dollari in transazioni commerciali ogni anno, si tratta di un costo operativo trascurabile rispetto all’esposizione finanziaria derivante dall’utilizzo di una bilancia imprecisa.

Conseguenze legali e finanziarie dell'utilizzo di una pesa a ponte non calibrata

Utilizzare una pesa per autocarri commerciale senza la certificazione di calibrazione attuale non è solo un problema di conformità tecnica: comporta conseguenze finanziarie e legali dirette che variano a seconda della giurisdizione ma sono costantemente significative.

• Sanzioni civili: Le agenzie statali di pesi e misure possono emettere ordini di sospensione dell'uso e multe per l'utilizzo di una bilancia commerciale non certificata. Le multe in genere vanno da Da $ 500 a $ 10.000 per violazione a seconda dello Stato e se la violazione è ripetuta o avvenuta per la prima volta.
• Controversie commerciali: Se un cliente contesta una fattura basata sul peso e la tua bilancia non dispone della documentazione di calibrazione aggiornata, la tua posizione legale è estremamente debole. I tribunali e gli arbitri si pronunciano regolarmente contro la parte che non può produrre registrazioni di calibrazione.
• Perdita di entrate dovuta a letture imprecise: Una bilancia che legge costantemente 100 libbre in basso su una pesa per autocarri che elabora 200 carichi al giorno significa che stai regalando circa 20.000 libbre di materiale al giorno. A 50 dollari a tonnellata, ovvero 500 dollari al giorno o più di 180.000 dollari all’anno di entrate non recuperate.
• Audit delle agenzie di regolamentazione: Nei settori regolamentati come il commercio di cereali, la movimentazione del carbone o il riciclaggio di rottami metallici, una bilancia non calibrata può innescare un audit completo da parte di agenzie federali o statali, che comporta costi molto maggiori in termini di tempo e potenziali sanzioni rispetto al mantenimento di un programma di calibrazione adeguato.

La calibrazione non è un sovraccarico: è protezione. Il costo di manutenzione di una pesa per veicoli adeguatamente calibrata e documentata è una frazione del costo di una singola controversia commerciale, multa o perdita di entrate derivante dall'imprecisione della bilancia.
