Cos'è la bilancia?

A bilancia per pesare è uno strumento utilizzato per misurare la massa o il peso di un oggetto confrontandolo con pesi di riferimento noti o tramite sensori elettronici di forza. Fondamentalmente, una bilancia funziona secondo il principio dell'equilibrio, bilanciando fisicamente i carichi su piatti opposti o rilevando elettronicamente la forza esercitata da un carico. In contesti industriali e commerciali, il termine " pesa a ponte " si riferisce a un sistema di pesatura con piattaforma su larga scala progettato specificamente per veicoli, merci pesanti e materiali sfusi ed è uno dei membri più critici della famiglia di bilance di pesatura.

Che tu gestisca uno scalo merci, un impianto di lavorazione del grano o semplicemente misuri campioni di laboratorio, capire cos'è una bilancia di pesatura e scegliere il tipo giusto ha un impatto diretto su precisione, efficienza e redditività.

Il principio di funzionamento fondamentale dietro una bilancia di pesatura

Ogni bilancia, indipendentemente dalle sue dimensioni o applicazione, si basa su uno dei due meccanismi fondamentali:

Equilibrio meccanico: Due pentole sono sospese da una trave centrale girevole. Quando si mette da un lato una massa sconosciuta e dall'altro dei pesi di riferimento calibrati, l'equilibrio indica il valore misurato. Questo design è stato utilizzato per migliaia di anni e rimane in uso per lavori di laboratorio di precisione.
Bilancia elettronica/digitale: Una cella di carico, in genere un estensimetro fissato a un elemento metallico, si deforma sotto carico. Questa deformazione modifica la resistenza elettrica, che viene convertita in una lettura precisa del peso. Le moderne pese a ponte e le bilance a piattaforma utilizzano quasi universalmente questo approccio.

La precisione di qualsiasi bilancia è influenzata da fattori ambientali quali fluttuazioni di temperatura, vibrazioni, correnti d'aria e interferenze elettromagnetiche. I sistemi di fascia alta includono algoritmi di compensazione integrati per mantenere letture affidabili in tutte le condizioni.

Principali tipi di bilance e loro applicazioni

Il mondo degli strumenti di pesatura spazia dalle bilance analitiche inferiori al milligrammo alle pese a ponte multiasse in grado di movimentare oltre 200 tonnellate. Ciascun tipo ha uno scopo operativo distinto.

Bilancio analitico

Utilizzate nei laboratori e nelle strutture di ricerca, le bilance analitiche garantiscono una leggibilità fino a 0,0001 g (0,1 mg) . Sono racchiusi in paravento per eliminare le interferenze del movimento dell'aria. Le applicazioni includono formulazione farmaceutica, ricerca chimica e test di controllo qualità.

Bilancia di precisione

Con leggibilità tipicamente compresa tra 0,001 g e 0,1 g , le bilance di precisione sono strumenti di lavoro nel controllo della qualità industriale, nella produzione alimentare e negli ambienti educativi. Offrono un intervallo di pesatura più ampio rispetto alle bilance analitiche senza sacrificare troppa precisione.

Bilancia a piattaforma

Progettato per pesare articoli più grandi in magazzini, reparti di spedizione e ambienti di vendita al dettaglio. Le bilance a piattaforma in genere gestiscono carichi da Da 50 kg a 2.000 kg , rendendoli essenziali per la pesatura dei pacchi, il controllo dei pallet e la gestione dell'inventario.

Pesa a ponte (bilancia per veicoli)

Una pesa a ponte è un tipo di bilancia per carichi pesanti installata a filo o leggermente sopra il livello del suolo per pesare interi veicoli e i relativi carichi. Le piattaforme per pese a ponte standard vanno da Da 8 metri a 24 milionietri di lunghezza, con capacità comprese tra 60 tonnellate e 200 tonnellate . Sono fondamentali per le operazioni minerarie, agricole, di gestione dei rifiuti e logistiche.

Scala della gru

Sospesi alle apparecchiature di sollevamento, i dinamometri per gru misurano carichi pesanti in movimento: ideali per impianti di produzione dell'acciaio, cantieri edili e terminal portuali. Le capacità vanno da Da 1 tonnellata a oltre 300 tonnellate .

Bilanciamento dell'umidità (alogeno/infrarossi)

Una bilancia specializzata che combina una bilancia di precisione con un elemento riscaldante. Lo strumento misura il peso di un campione prima e dopo l'essiccazione per calcolare il contenuto di umidità. Ampiamente utilizzato nella lavorazione degli alimenti, nella produzione di materie plastiche e nella movimentazione dei cereali in agricoltura.

Confronto delle bilance: specifiche principali in breve

La tabella seguente riassume le principali differenze tecniche tra i tipi di bilance più comunemente utilizzate, aiutandoti a identificare lo strumento giusto per le tue esigenze.

Tabella 1: Confronto dei tipi più comuni di bilance per capacità, leggibilità e uso tipico
Digitare	Capacità tipica	Leggibilità	Industria primaria	Installazione
Bilancio analitico	Fino a 520 g	0,0001 gr	Farmaceutico/Lab	Da banco
Bilancia di precisione	Fino a 30 kg	0,01 g	Cibo/QC	Da banco
Bilancia a piattaforma	50 kg – 2.000 kg	0,1 kg – 1 kg	Magazzino/vendita al dettaglio	Montaggio a pavimento
Pesa a ponte	60 t – 200 t	20 chilogrammi – 50 kg	Minerario/Logistica	Interrato/di superficie
Scala della gru	1 t – 300 t	0,5 kg – 10 kg	Acciaio/Porto	Sospeso

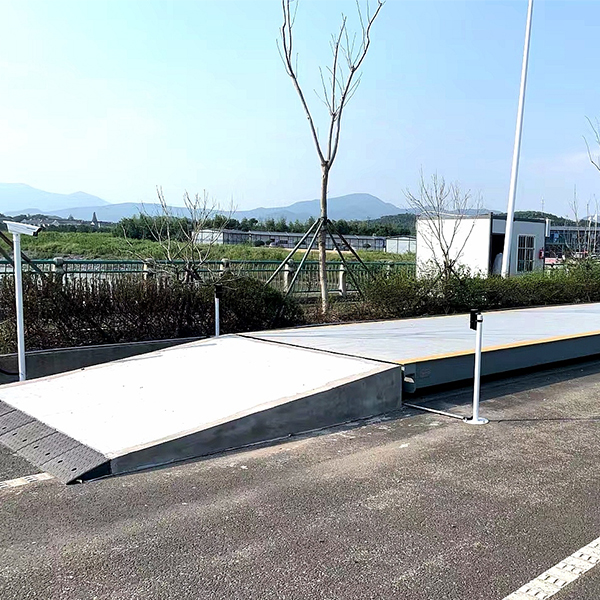

Che cos'è una pesa a ponte e in cosa differisce dalle altre bilance

A pesa a ponte è essenzialmente una bilancia di pesatura a piattaforma sovradimensionata incorporata o posizionata a terra, progettata per catturare il peso combinato di un veicolo e del suo carico. Il termine si incontra più comunemente nelle industrie di materie prime sfuse – cave, agricoltura, riciclaggio e logistica portuale – dove le singole spedizioni possono pesare decine di tonnellate.

A differenza di una bilancia da banco o da pavimento, un sistema di pesa a ponte generalmente include:

Una piattaforma in acciaio o cemento che copre l'intero passo del veicolo
Celle di carico multiple, spesso da 4 a 8, posizionate sotto gli angoli del ponte e i supporti a metà campata
Una scatola di giunzione che somma i segnali provenienti da tutte le celle di carico
Un indicatore di peso o un terminale, spesso dotato di stampante, scanner di codici a barre o connessione di rete
Funzionalità automatizzate opzionali: telecamere ANPR (riconoscimento automatico della targa), segnali semaforici, sistemi intercomunicanti e software di gestione remota dei dati

Il peso lordo del veicolo viene determinato sottraendo la tara (il camion vuoto) dalla lettura del peso lordo. Questo metodo "lordo meno tara" è la procedura operativa standard su ogni pesa a ponte in tutto il mondo e garantisce l'accuratezza della fatturazione per le transazioni di materiali sfusi.

200 t Massima capacità della pesa a ponte per impianti multiasse

24 m La massima lunghezza standard del ponte per pesa a ponte

20 kg Incremento tipico della leggibilità della pesa a ponte

Componenti chiave che rendono precisa una bilancia di pesatura

La precisione in una bilancia non è una caratteristica singola: è il risultato del corretto funzionamento di tutti i componenti insieme. Ecco ciò che conta di più:

Caricare le celle

Il cuore di ogni bilancia elettronica. Le celle di carico convertono la forza meccanica in un segnale elettrico. Le celle di carico estensimetriche sono di gran lunga le più comuni. Una cella di carico di alta qualità avrà una classe di precisione C3 o migliore (come definito dagli standard OIML), una non linearità inferiore allo 0,02% e gradi di protezione IP67 o IP68 per la resistenza all'acqua e alla polvere, essenziali per le installazioni di pese a ponte esterne.

Indicatore / controller di peso

L'indicatore riceve il segnale in millivolt dalla cella di carico, lo amplifica e lo converte in una lettura digitale, applica lo span e la calibrazione dello zero e visualizza il peso. Gli indicatori moderni supportano protocolli di comunicazione digitale tra cui RS-232, RS-485, Modbus RTU/TCP ed Ethernet/IP per l'integrazione in sistemi ERP e di gestione del magazzino.

Piattaforma o struttura del ponte

Per una pesa a ponte, il piano della piattaforma deve essere sufficientemente rigido da distribuire uniformemente il carico del veicolo su tutte le celle di carico. I progetti strutturali in acciaio con struttura a I o a sezione scatolare sono standard. I ponti in cemento offrono una maggiore durata della superficie in ambienti ad alta abrasione come le cave di aggregati. Anche la piattaforma deve gestire effetti di carico dinamico — lo stress aggiuntivo causato dai veicoli che salgono sulla bilancia a velocità elevata.

Pesi di calibrazione

La calibrazione stabilisce la relazione tra il segnale grezzo della cella di carico e il peso effettivo. Per una pesa a ponte, la calibrazione richiede pesi di prova certificati pari ad almeno il 10% della capacità massima della bilancia, il che significa che una pesa a ponte da 100 tonnellate necessita di almeno 10 tonnellate di pesi di prova tracciabili. La calibrazione deve essere eseguita dopo l'installazione, dopo qualsiasi riparazione e a intervalli regolari a seconda della frequenza di utilizzo.

Software e gestione dei dati

Le moderne pese a ponte e le bilance industriali sono sempre più collegate in rete. Le piattaforme software acquisiscono record di transazioni, generano biglietti, producono report di utilizzo e segnalano automaticamente i veicoli sovraccarichi. I sistemi connessi al cloud consentono il monitoraggio in tempo reale degli indicatori di prestazione della pesa a ponte, tra cui il bilanciamento di uscita delle celle di carico, la deriva dello zero e la cronologia delle tarature, senza richiedere personale in loco.

Settori che fanno affidamento quotidianamente su bilance e pese a ponte

La tecnologia di pesatura interessa quasi tutti i settori dell’economia. Di seguito è riportato uno sguardo più approfondito ai settori in cui le bilance, in particolare le pese a ponte, rappresentano infrastrutture mission-critical.

Estrazione mineraria ed estrattiva

Le operazioni minerarie utilizzano pese a ponte per tenere traccia del tonnellaggio del materiale estratto che lascia il sito. Dati accurati sul peso sono essenziali per il calcolo delle royalty, l'ottimizzazione del carico utile dei camion e la conformità alla sicurezza. Una tipica miniera di carbone a cielo aperto può essere trasformata centinaia di transazioni di pesa a ponte al giorno , con ogni transazione che rappresenta decine di migliaia di dollari in valore materiale.

Agricoltura e lavorazione del grano

I silos di grano, gli allevamenti e i commercianti di materie prime dipendono da bilance a piattaforma e pese a ponte per misurare le consegne e le partenze dei cereali. I pagamenti del raccolto vengono calcolati direttamente dai ticket della pesa a ponte, quindi anche un errore dello 0,5% su una consegna di 30 tonnellate a 400 dollari per tonnellata equivale a una discrepanza di 60 dollari per camion, il che si traduce in un impatto finanziario significativo durante la stagione del raccolto.

Gestione e riciclaggio dei rifiuti

Le stazioni di trasferimento e le discariche utilizzano pese a ponte per addebitare ai clienti il tonnellaggio dei rifiuti depositati. Gli impianti di riciclaggio pesano i rottami metallici, la carta e la plastica in entrata, quindi pesano il prodotto imballato in uscita per calcolare la resa del materiale. I dati della pesa a ponte supportano anche la rendicontazione ambientale sui tassi di deviazione dei rifiuti.

Logistica e trasporti stradali

I camion sovraccarichi causano danni stradali sproporzionati: un singolo veicolo che supera il limite di peso sull'asse del 20% può causare gli stessi danni di un 40.000 auto passando lo stesso punto. I dati della pesa a ponte presso le strutture di carico garantiscono che i veicoli partano entro i limiti legali degli assi, proteggendo sia l'infrastruttura che l'operatore del trasporto da sanzioni.

Lavorazione di alimenti e bevande

Il dosaggio degli ingredienti, il controllo delle porzioni e la conformità delle ricette dipendono tutti da bilance di pesatura accurate. Un panificio che produce 50.000 unità al giorno e in cui ogni pagnotta deve pesare 400 g, deve mantenere una precisione di pesatura entro pochi grammi per controllare i costi delle materie prime. I sistemi di controllo peso, bilance automatiche ad alta velocità integrate nelle linee di produzione, possono elaborare oltre 200 articoli al minuto rifiutando i prodotti fuori tolleranza.

Produzione farmaceutica

Gli ingredienti farmaceutici attivi (API) vengono pesati a livelli inferiori al milligrammo su bilance analitiche durante la formulazione. Le tolleranze sono rigorose: un lotto in cui ciascuna compressa si discosta di oltre il 5% dal peso target non supera il controllo di qualità. I produttori farmaceutici mantengono registrazioni di pesatura dettagliate come parte della documentazione di conformità alle buone pratiche di fabbricazione (GMP).

Produzione di acciaio e metalli

Le acciaierie e le fonderie utilizzano una combinazione di bilance da gru, bilance da pavimento e pese a ponte per monitorare il flusso di metallo durante l'intero ciclo produttivo. I rottami vengono pesati all'ingresso, il metallo fuso viene pesato tramite bilance a siviera durante la fusione e i coils finiti vengono pesati prima della spedizione. Le bilance per gru in questo ambiente possono gestire singoli sollevamenti eccedenti 100 tonnellate .

Come selezionare la bilancia di pesatura giusta per la vostra attività

La scelta dello strumento di pesatura corretto dipende dalla corrispondenza delle specifiche dello strumento ai requisiti operativi. Analizzare le seguenti considerazioni in ordine restringerà le opzioni in modo efficiente.

Definisci i requisiti di carico massimo e risoluzione. La capacità della bilancia deve superare il carico più pesante previsto di almeno il 20% come margine di sicurezza. La risoluzione (leggibilità) deve essere adattata alla precisione richiesta dal processo: non vi è alcun vantaggio operativo nel pagare per una leggibilità di 0,1 g se la tua applicazione richiede solo una precisione di 1 g.
Valutare l'ambiente fisico. La bilancia sarà esposta a umidità, sostanze chimiche, temperature estreme o atmosfere esplosive? Le pese a ponte per esterni richiedono celle di carico e involucri resistenti alle intemperie. Le bilance per la lavorazione degli alimenti necessitano di una struttura in acciaio inossidabile e di una capacità di lavaggio completa (classificazione IP69K). Le apparecchiature classificate ATEX sono obbligatorie in aree pericolose come mulini, depositi di carburante e impianti chimici.
Considerare i requisiti di throughput e velocità. Una pesa a ponte statica può processare un veicolo in meno di 60 secondi per un operatore esperto. Le cave ad alta produttività potrebbero aver bisogno di due pese a ponte che operano in tandem per evitare colli di bottiglia. Le selezionatrici ponderali della linea di produzione devono corrispondere alla velocità del trasportatore, che può superare i 120 metri al minuto.
Determinare i requisiti di integrazione. La bilancia deve comunicare con un sistema ERP, una piattaforma di gestione della flotta o un sistema di gestione delle informazioni di laboratorio (LIMS)? Confermare quali protocolli di comunicazione supporta l'indicatore prima dell'acquisto.
Valutare il costo totale di proprietà. Il prezzo di acquisto è solo una parte dell’equazione. Considerare i costi di installazione (un'installazione di una pesa a ponte montata su fossa può costare quanto l'attrezzatura stessa), la manutenzione annuale, i costi di calibrazione e l'impatto finanziario dei tempi di inattività se la bilancia si guasta durante le operazioni di punta.

Mantenere una bilancia di pesata per una precisione a lungo termine

Anche la bilancia con le specifiche più accurate andrà alla deriva o si guasterà se non viene mantenuta correttamente. Un programma di manutenzione strutturato protegge sia la precisione che la longevità dell'apparecchiatura.

Controlli giornalieri

Azzerare la bilancia con una piattaforma vuota prima del primo utilizzo
Controllare il display per codici di errore o letture insolite
Ispezionare la superficie della piattaforma per rilevare eventuali detriti, in particolare sulle pese a ponte
Verificare lo stock di carta della stampante e la qualità dell'output dei biglietti

Controlli settimanali

Eseguire un controllo dell'intervallo utilizzando un peso di prova noto
Ispezionare i cavi delle celle di carico e la scatola di giunzione per rilevare eventuali danni o infiltrazioni di umidità
Controllare che tutte le rampe di accesso sulle pese a ponte siano libere e non danneggiate
Esaminare i dati delle transazioni recenti per individuare eventuali valori anomali che potrebbero indicare un guasto della cella di carico

Mensile/trimestrale

Pulire i punti di montaggio delle celle di carico e verificare la presenza di corrosione
Ispezionare le saldature strutturali e i bordi del calcestruzzo per individuare eventuali crepe (pesa a ponte)
Eseguire il backup dei dati delle transazioni della pesa a ponte
Testare tutte le funzioni dell'indicatore, comprese le porte di comunicazione

Calibrazione annuale

Calibrazione completa utilizzando pesi di prova tracciabili nell'intero intervallo di lavoro
Test di carico angolare per bilance a piattaforma per verificare anche il contributo delle celle di carico
Test di ripetibilità e isteresi su più punti di carico
Emettere record di calibrazione aggiornati e aggiornare i parametri di calibrazione dell'indicatore

Una pesa a ponte ben mantenuta ha in genere una durata di servizio di 20-30 anni per la piattaforma strutturale e 10-15 anni per celle di carico, purché protette da infiltrazioni d'acqua e sovraccarichi. La sostituzione delle celle di carico è l'attività di manutenzione più comune e spesso può essere eseguita senza dover mettere fuori servizio la pesa a ponte per periodi prolungati.

Domande comuni sulle bilance di pesatura

Qual è la differenza tra una bilancia e una bilancia pesapersone?

I termini sono spesso usati in modo intercambiabile. Tecnicamente, una "bilancia" si riferisce a uno strumento che confronta una massa sconosciuta con una massa di riferimento, mentre una "bilancia" misura il peso (forza dovuta alla gravità) direttamente utilizzando una molla o una cella di carico. Nell'uso moderno, entrambi i termini descrivono strumenti che visualizzano una lettura della massa in grammi, chilogrammi o tonnellate. Una pesa a ponte è sempre classificata come una bilancia piuttosto che come una vera bilancia, poiché misura la forza gravitazionale tramite celle di carico.

Quanto è precisa una pesa a ponte?

Una pesa a ponte ben installata e calibrata raggiunge in genere una precisione di più o meno 20 kg su un carico di 100 tonnellate — equivalente allo 0,02% del fondo scala. Gli strumenti OIML di classe di precisione III, in cui rientra la maggior parte delle pese a ponte commerciali, consentono un errore massimo consentito di 0,5 intervalli di scala a carichi bassi e di 1,0 intervalli di scala a carichi elevati dopo l'installazione. La calibrazione regolare mantiene la scala entro queste tolleranze.

La temperatura può influenzare una bilancia?

SÌ. La maggior parte delle celle di carico hanno a coefficiente di temperatura — una piccola variazione della produzione per grado Celsius di variazione della temperatura. Per una cella di carico industriale di alta qualità, questo valore può arrivare fino allo 0,001% del fondo scala per grado. In un intervallo di temperatura esterna di 40 gradi (da -10°C a 30°C), ciò potrebbe introdurre un errore dello 0,04%. Le pese a ponte premium includono celle di carico con compensazione della temperatura e tracciamento automatico dello zero per ridurre al minimo questo effetto.

Con quale frequenza è opportuno calibrare una bilancia?

Per le bilance industriali utilizzate nelle transazioni commerciali, comprese le pese a ponte utilizzate per fatturare le merci, la frequenza di calibrazione dipende dall'intensità di utilizzo e dai requisiti locali. Lavorazione di pese a ponte di grandi volumi più di 100 veicoli al giorno dovrebbe sottoporsi ad un controllo della calibrazione almeno ogni sei mesi. Le installazioni a basso volume possono essere calibrate annualmente. Le bilance analitiche in ambienti di laboratorio devono essere calibrate prima di ogni utilizzo con pesi di calibrazione interni o esterni.

Qual è il peso massimo che una bilancia può misurare?

Non esiste un massimo teorico. Le più grandi bilance mai costruite comprendono pese a ponte ferroviarie e sistemi di pesatura navale. Le più grandi pese a ponte per camion disponibili in commercio gestiscono fino a 200 tonnellate per veicoli stradali standard. Le pese a ponte speciali per l'estrazione mineraria progettate per autocarri da trasporto di altissima qualità, come il Caterpillar 797F con un peso lordo del veicolo di 687 tonnellate, sono progettate su misura in base alle specifiche del singolo sito.

La scelta della bilancia di pesatura giusta inizia dalla comprensione del carico

Una bilancia non è semplicemente uno strumento di base: è un sistema di misurazione la cui accuratezza ha conseguenze finanziarie e operative dirette. Che tu stia selezionando una bilancia analitica per un laboratorio farmaceutico, una bilancia a piattaforma per un magazzino affollato o una pesa a ponte per una cava o un deposito logistico, il processo di selezione dovrebbe essere guidato dalla capacità, dalla classe di precisione, dalle valutazioni ambientali, dai requisiti di produttività e dal costo totale di proprietà.

Le pese a ponte occupano una posizione unica nella famiglia delle bilance perché sono allo stesso tempo gli strumenti più grandi, più durevoli e più importanti dal punto di vista commerciale ampiamente utilizzati. A transazione unica su pesa a ponte può rappresentare la base di fatturazione per una spedizione del valore di decine di migliaia di dollari, rendendo l'integrità della calibrazione e la manutenzione ordinaria impegni non negoziabili piuttosto che best practice opzionali.

Abbinando lo strumento giusto alla giusta applicazione e mantenendolo adeguatamente per tutta la sua durata di servizio, gli operatori di ogni settore possono ottenere la precisione, l'affidabilità e l'integrità dei dati richieste dal commercio moderno.
